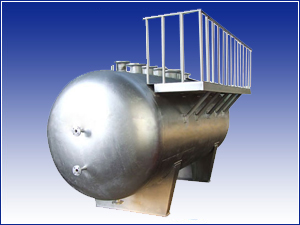

蒸汽蓄热器是利用水的蓄热能力把热能蓄存起来，且在需要时又能以饱和蒸汽的形态释放出来，以减少热负荷的波动，从而发挥其削峰填谷平衡吸收热负荷的独特功能的设备。热负荷波动较大的供热系统、间断性的热能源系统、需要蓄备一定量蒸汽供紧急需要使用的供热系统、瞬时间需用大量蒸汽的供热系统等都可应用的蒸汽蓄热器。蒸汽蓄热器投入运行以后，能确保锅炉在较佳燃烧工况上稳定运行。在工业锅炉系统中如果用汽量经常发生大幅度的波动，不仅会引起锅炉气汽压、水位上下波动，使锅炉运行操作困难，还会导致锅炉燃烧效率降低。在这种情况下应用蓄热器能有效地稳定锅炉负荷，改善锅炉运行条件，不使锅炉效率降低。
常用蒸汽蓄热器产品系列表
型号
|
公称容积M3
|
直径(mm)
|
全长(mm)
|
公称压力(Mpa)
|
总蓄热量(K call)
|
高蓄热量T(汽）周期
|
产品备注
|
CV6-1.0
|
6
|
φ1400
|
4370
|
1.0
|
0.78×106
|
0.72
|
|
CV8-1.0
|
8
|
φ1600
|
4670
|
1.0
|
1.04×106
|
0.96
|
|
CV12-1.0
|
12
|
φ1800
|
5220
|
1.0
|
1.56×106
|
1.4
|
|
CV16-1.0
|
16
|
φ1800
|
6820
|
1.0
|
2.08×106
|
1.9
|
|
CV20-1.0
|
20
|
φ2000
|
7120
|
1.0
|
2.79×106
|
2.5
|
|
CV25-1.0
|
25
|
φ2000
|
8300
|
1.0
|
3.48×106
|
3.2
|
|
CV32-1.0
|
32
|
φ2200
|
9020
|
1.0
|
4.46×106
|
4.1
|
|
CV40-1.0
|
40
|
φ2400
|
6520
|
1.0
|
5.94×106
|
5.5
|
|
CV50-1.0
|
50
|
φ2600
|
10020
|
1.0
|
7.74×106
|
6.9
|
|
CV65-1.0
|
65
|
φ2800
|
11360
|
1.0
|
9.66×106
|
8.9
|
|
CV80-1.0
|
80
|
φ3000
|
12220
|
1.0
|
12.6×106
|
11.6
|
|
CV100-1.0
|
100
|
φ3000
|
15600
|
1.0
|
14.8×106
|
13.7
|
|
CV130-1.0
|
130
|
φ3200
|
17300
|
1.0
|
20.5×106
|
18.9
|
|
CV150-1.4
|
150
|
φ3000
|
21670
|
1.4
|
34.5×106
|
30.5
|
|
CV150-1.4
|
150
|
φ3400
|
17452
|
1.4
|
34.5×106
|
30.5
|
|
CV180-1.0
|
180
|
φ3400
|
22340
|
1.0
|
28.4×106
|
26.2
|
|
CV230-1.0
|
230
|
φ3600
|
23860
|
1.0
|
37.6×106
|
34.7
|
|
CV300-1.0
|
300
|
φ3800
|
23520
|
1.0
|
49.0×106
|
45.2
|
|
CV400-1.0
|
400
|
φ4000
|
33040
|
1.0
|
66.8×106
|
61.7
|
|
注：压力等级分为：1.0Mpa、1.3Mpa、1.6Mpa、2.5Mpa、4.0Mpa等，本表为1.0Mpa系列及1.4Mpa系列
|
